전기기사 필기 기출문제(해설) 및 CBT 2016년03월06일


1과목 : 전기자기학


1.송전선의 전류가 0.01초 사이에 10[kA] 변화될 때 이 송전선에 나란한 통신선에 유도되는 유도전압은 몇 [V]인가? 단, 송전선과 통신선 간의 상호유도계수는 0.3[mH]이다.
     1.30
     2.3×102
     3.3×103
     4.3×104

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 39%

2.전류가 흐르고 있는 도체와 직각방향으로 자계를 가하게 되면 도체 측면에 정ㆍ부의 전하가 생기는 것을 무슨 효과라 하는가?
     1.톰슨(Thomson) 효과
     2.펠티에(Peltier) 효과
     3.제벡(Seebeck) 효과
     4.홀(Hall) 효과

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 40%

3.극판간격 d[m], 면적 S[m2], 유전율θ [F/m]이고, 정전용량이 C[F]인 평행판 콘덴서에  의 전압을 가할 때의 변위전류[A]는?
     1.
     2.
     3.
     4.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 38%

4.인덕턴스가 20[mH]인 코일에 흐르는 전류가 0.2초 동안에 2[A] 변화했다면 자기유도현상에 의해 코일에 유기되는 기전력은 몇 [V]인가?
     1.0.1
     2.0.2
     3.0.3
     4.0.4

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 45%

5.한 변의 길이가 L[m]인 정삼각형 회로에 전류 I[A]가 흐르고 있을 때 삼각형 중심에서의 자계의 세기[AT/m]는?
     1.
     2.
     3.
     4.

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 31%

6.변위전류밀도와 관계 없는 것은?
     1.전계의 세기
     2.유전율
     3.자계의 세기
     4.전속밀도

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 36%

7.벡터 가 원통좌표계로 주어졌다. 점 에서의 ∇×A를 구하였다.  방향의 계수는?
     1.2.5
     2.-2.5
     3.0.34
     4.-0.34

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 24%

8.대지면 높이 hm]로 평행하게 가설된 매우 긴 선전하(선전하 밀도λ[C/m])가 지면으로부터 받는 힘[N/m]은?
     1.h에 비례한다
     2.h에 반비례한다.
     3.h2에 비례한다.
     4.h2에 반비례한다.

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 26%

9.비투자율 800, 원형단면적 10[cm2], 평균자로의 길이 30[㎝]인 환상철심에 600회의 권선을 감은 코일이 있다. 여기에 1[A]의 전류가 흐르때 코일 내에 생기는 자속은 약 몇 [Wb]인가?
     1.1×10-3
     2.1×10-4
     3.2×10-3
     4.2×10-4

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 33%

10.내부저항이 r[Ω]인 전지 M개를 병렬로 연결 했을 때, 전지로부터 최대전력을 공급받기 위한 부하저항[Ω]은?
     1.
     2.
     3.
     4.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 41%

11.서로 멀리 떨어져 있는 두 도체를 각각 V1[V], V2[V](V1≻V2)의 전위로 충전한 후 가느다란 도선으로 연결 하였을 때 그 도선에 흐르는 전하 Q[C]는? 단, , C1,C2는 두 도체의 정전용량이다.
     1.
     2.
     3.
     4.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 39%

12.자속밀도가 10[Wb/m2]인 자계 내에 길이 4[㎝]의 도체를 자계와 직각으로 놓고 이 도체를 0.4초 동안 1[m]씩 균일하게 이동하였을 때 발생하는 기전력은 몇 [V]인가?
     1.1
     2.2
     3.3
     4.4

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 40%

13.반지름이 3[m]인 구에 공간전하밀도가 1[C/m3]가 분포되어 있을 경우 구의 중심으로부터 1[m]인 곳의 전위는 몇 [V]인가?
     1.
     2.
     3.
     4.

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 44%

14.한 변의 길이가 3[m]인 정삼각형의 회로에 2[A]의 전류가 흐를 때 정삼각형 중심에서의 자계의 크기는 몇 [AT/m]인가?
     1.
     2.
     3.
     4.

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 32%

15.전선을 균일하게 2배의 길이로 당겨 늘였을 때 전선의 체적이 불변이라면 저항은 몇 배가 되는가?
     1.2
     2.4
     3.6
     4.8

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 43%

16.반지름 a[m]인 구대칭 전하에 의한 구내외의 전계의 세기에 해당되는 것은? (문제 오류로 실제 시험에서는 2, 3번이 정답처리 되었습니다. 여기서는 1번을 누르면 정답 처리 됩니다.)
     1.
     2.
     3.
     4.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 47%

17.무한히 넓은 평면 자성체의 앞 a[m] 거리의 경계면에 평행하게 무한히 긴 직선 전류 I[A]가 흐를 때, 단위 길이당 작용력은 몇 [N/m]인가?
     1.
     2.
     3.
     4.

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 42%

18.전기 쌍극자에 관한 설명으로 틀린 것은?
     1.전계의 세기는 거리의 세제곱에 반비례한다.
     2.전계의 세기는 주위 매질에 따라 달라진다.
     3.전계의 세기는 쌍극자모멘트에 비례한다.
     4.쌍극자의 전위는 거리에 반비례한다.

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 41%

19.그림과 같이 공기 중에서 무한평면도체의 표면으로부터 2[m]인 곳에 점전하 4[C]이 있다. 전하가 받는 힘은 몇 [N]인가?



     1.3×109
     2.9×109
     3.1.2×1010
     4.3.6×1010

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 44%

20.판 간격이 d인 평행판 공기콘덴서 중에 두께 t이고, 비유전율이 ES 인 유전체를 삽입하였을 경우에 공기의 절연파괴를 발생하지 않고 가할 수 있는 판 간의 전위차는? 단, 유전체가 없을 때 가할 수 있는 전압을 V라 하고 공기의 절연내력은 EO라 한다.
     1.
     2.
     3.
     4.

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 34%


2과목 : 전력공학


21.150[kVA] 단상변압기 3대를 △-△ 결선으로 사용하다가 1대의 고장으로 V-V결선하여 사용하면 약 몇 [kVA] 부하까지 걸 수 있겠는가?
     1.200
     2.220
     3.240
     4.260

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 35%

22.송전계통의 안정도를 증진시키는 방법이 아닌 것은?
     1.전압변동를 적게 한다.
     2.제동저항기를 설치한다.
     3.직렬리액턴스를 크게 한다.
     4.중간조상기방식을 채용한다.

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 42%

23.연간 전력량이 E[kWh]이고, 연간 최대전력이 W[kW]인 연부하율은 몇 [%]인가?
     1.
     2.
     3.
     4.

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 29%

24.차단기의 정격차단시간은?
     1.고장 발생부터 소호까지의 시간
     2.가동접촉자 시동부터 소호까지의 시간
     3.트립코일 여자부터 소호까지의 시간
     4.가동접촉자 개구부터 소호까지의 시간

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 46%

25.3상 결선 변압기의 단상 운전에 의한 소손방지 목적으로 설치하는 계전기는?
     1.단락 계전기
     2.결상 계전기
     3.지락 계전기
     4.과전압 계전기

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 33%

26.인터록(interlock)의 기능에 대한 설명으로 맞는 것은?
     1.조작자의 의중에 따라 개폐되어야 한다.
     2.차단기가 열려 있어야 단로기를 닫을 수 있다.
     3.차단기가 닫혀 있어야 단로기를 닫을 수 있다.
     4.차단기와 단로기를 별도로 닫고, 열 수 있어야 한다.

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 40%

27.그림과 같은 22[kV] 3상 3선식 전선로의 P점에 단락이 발생하였다면 3상 단락전류는 약 몇 [A]인가? 단, %리액턴스는 8[%]이며 저항분은 무시한다.



     1.6561
     2.8560
     3.11364
     4.12684

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 26%

28.전력계통에서 내부 이상전압의 크기가 가장 큰 경우는?
     1.유도성 소전류 차단시
     2.수차발전기의 부하 차단시
     3.무부하 선로 충전전류 차단시
     4.송전선로의 부하 차단기 투입시

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 50%

29.화력 발전소에서 재열기의 목적은?
     1.급수예열
     2.석탄건조
     3.공기예열
     4.증기가열

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 41%

30.송전선로의 각 상전압이 평형되어 있을 때 3상 1회선 송전선의 작용정전용량[㎌/km]을 옳게 나타낸 것은? 단, r은 도체의 반지름[m] D는 도체의 등가선간거리[m]이다.
     1.
     2.
     3.
     4.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 38%

31.플리커 경감을 위한 전력 공급측의 방안이 아닌 것은?
     1.공급전압을 낮춘다.
     2.전용 변압기로 공급한다.
     3.단독 공급 계통을 구성한다.
     4.단락용량이 큰 계통에서 공급한다.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 37%

32.송전선로에서 송전전력, 거리, 전력손실율과 전선의 밀도가 일정하다고 할 때, 전선 단면적A[mm2]는 전압 V[V]와 어떤 관계에 있는가?
     1.
     2.
     3.
     4.

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 34%

33.동기조상기에 관한 설명으로 틀린 것은?
     1.동기전동기의 V특성을 이용하는 설비이다.
     2.동기전동기를 부족여자로 하여 컨덕턴스로 사용한다.
     3.동기전동기를 과여자로 하여 콘덴서로 사용한다.
     4.송전계통의 전압을 일정하게 유지하기 위한 설비이다.

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 33%

34.비등수형 원자로의 특색이 아닌 것은?
     1.열교환기가 필요하다.
     2.기포에 의한 자기 제어성이 있다.
     3.방사능 때문에 증기는 완전히 기수분리를 해야 한다.
     4.순환펌프로서는 급수펌프뿐이므로 펌프동력이 작다.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 29%

35.그림과 같은 단거리 배전선로의 송전단 전압 6600[V], 역률은 0.9이고, 수전단 전압 6100[V], 역률 0.8 일 때 회로에 흐르는 전류I[A]는? 단, ES 및Er은 송ㆍ수전단 대지전압이며, r=20[Ω], x[Ω]이다.



     1.20
     2.35
     3.53
     4.65

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 31%

36.피뢰기의 제한전압이란?
     1.충격파의 방전개시전압
     2.상용주파수의 방전개시전압
     3.전류가 흐르고 있을 때의 단자전압
     4.피뢰기 동작 중 단자전압의 파고값

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 34%

37.단락용량 5000[MVA]인 모선의 전압이 154[kV]라면 등가 모선임피던스는 약 몇 [Ω]인가?
     1.2.54
     2.4.74
     3.6.34
     4.8.24

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 42%

38.피뢰기가 그 역할을 잘 하기 위하여 구비되어야 할 조건으로 틀린 것은?
     1.속류를 차단할 것
     2.내구력이 높을 것
     3.충격방전 개시전압이 낮을 것
     4.제한전압은 피뢰기의 정격전압과 같게 할 것

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 27%

39.저압배전선로에 대한 설명으로 틀린 것은?
     1.저압 뱅킹 방식은 전압변동을 경감할 수 있다.
     2.밸런서(balancer)는 단상 2선식에 필요하다.
     3.배전선로의 부하율이 F일 때 손실계수는 F와 F2의 중간 값이다.
     4.수용률이란 최대수용전력을 설비용량으로 나눈 값을 퍼센트로 나타낸 것이다.

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 44%

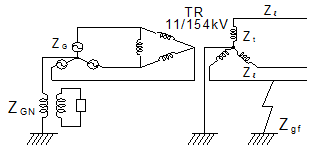

40.그림과 같은 전력계통의 154[kV] 송전선로에서 고장 지락 임피던스 를 통해서 1선 지락고장이 발생되었을 때 고장점에서 본 영상 %임피던스는? 단, 그림에 표시한 임피던스는 모두 동일용량, 100[MVA] 기준으로 환산한 %임피던스임



     1.
     2.
     3.
     4.

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 32%



3과목 : 전기기기


41.정전압 계통에 접속된 동기발전기의 여자를 약하게 하면?
     1.출력이 감소한다.
     2.전압이 강하한다.
     3.앞선 무효전류가 증가한다.
     4.뒤진 무효전류가 증가한다.

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 29%

42.다이오드를 사용하는 정류회로에서 과대한 부하전류로 인하여 다이오드가 소손될 우려가 있을 때 가장 적절한 조치는 어느 것인가?
     1.다이오드를 병렬로 추가한다.
     2.다이오드를 직렬로 추가한다.
     3.다이오드 양단에 적당한 값의 저항을 추가한다.
     4.다이오드 양단에 적당한 값의 콘덴서를 추가한다.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 26%

43.직류 발전기의 외부 특성곡선에서 나타내는 관계로 옳은 것은?
     1.계자전류와 단자전압
     2.계자전류와 부하전류
     3.부하전류와 단자전압
     4.부하전류와 유기기전력

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 23%

44.직류기의 전기자 반작용에 의한 영향이 아닌 것은?
     1.자속이 감소하므로 유기기전력이 감소한다.
     2.발전기의 경우 회전방향으로 기하학적 중성축이 형성된다.
     3.전동기의 경우 회전방향과 반대방향으로 기하학적 중성축이 형성된다.
     4.브러시에 의해 단락된 코일에는 기전력이 발생하므로 브러시 사이의 유기기전력이 증가한다.

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 47%

45.어떤 정류기의 부하 전압이 2000[V]이고 맥동률이 3[%]이면 교류분의 진폭[V]은?
     1.20
     2.30
     3.50
     4.60

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 50%

46.3상 3300[V], 100[kVA]의 동기발전기의 정격전류는 약 몇 [A]인가?
     1.17.5
     2.25
     3.30.3
     4.33.3

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 18%

47.4극 3상 유도전동기가 있다. 전원전압 200[V]로 전부하를 걸었을 때 전류는 21.5[A]이다. 이 전동기의 출력은 약 몇 [W]인가? 단, 전부하 역률 86[%], 효율 85[%]이다.
     1.5029
     2.5444
     3.5820
     4.6103

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 36%

48.변압비 3000/100[V]인 단상변압기 2대의 고압측을 그림과 같이 직렬로 3300[V] 전원에 연결하고, 저압측에 각각 5[Ω], 7[Ω]의 저항을 접속하였을 때, 고압측의 단자전압 E1은 약 몇 [V]인가?



     1.471
     2.660
     3.1375
     4.1925

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 25%

49.교류기에서 유기기전력의 특징 고조파분을 제거하고 또 권선을 절약하기 위하여 자주 사용되는 권선법은?
     1.전절권
     2.분포권
     3.집중권
     4.단절권

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 29%

50.12극의 3상 동기발전기가 있다. 기계각 15°에 대응하는 전기각은?
     1.30
     2.45
     3.60
     4.90

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 22%

51.4극, 60[Hz]의 유도전동기가 슬립 5[%]로 전부하 운전 하고 있을 때 2차 권선의 손실이 94.25[W]라고 하면 토크는 약 몇 [Nㆍm]인가?
     1.1.02
     2.2.04
     3.10.0
     4.20.0

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 19%

52.단상 변압기에 정현파 유기기전력을 유기하기 위한 여자전류의 파형은?
     1.정현파
     2.삼각파
     3.왜형파
     4.구형파

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 36%

53.회전형전동기와 선형전동기(Linear Motor)를 비교한 설명 중 틀린 것은?
     1.선형의 경우 회전형에 비해 공극의 크기가 작다.
     2.선형의 경우 직접적으로 직선운동을 얻을 수 있다.
     3.선형의 경우 회전형에 비해 부하관성의 영향이 크다.
     4.선형의 경우 전원의 상 순서를 바꾸어 이동방향을 변경한다.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 27%

54.변압기의 전일 효율이 최대가 되는 조건은?
     1.하루 중의 무부하손의 합 = 하루중의 부하손의 합
     2.하루 중의 무부하손의 합 < 하루 중의 부하손의 합
     3.하루 중의 무부하손의 합 > 하루 중의 부하손의 합
     4.하루 중의 무부하손의 합 = 2×하루 중의 부하손의 합

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 50%

55.유도전동기를 정격상태로 사용 중, 전압이 10[%] 상승하면 다음과 같은 특성의 변화가 있다. 틀린 것은? 단, 부하는 일정 토크라고 가정한다. (문제 오류로 실제 시험에서는 2, 3번이 정답처리 되었습니다. 여기서는 2번을 누르면 정답 처리 됩니다.)
     1.슬립이 작아진다.
     2.효율이 떨어진다.
     3.속도가 감소한다.
     4.히스테리시스손과 와류손이 증가한다.

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 50%

56.대칭 3상 권선에 평형 3상 교류가 흐르는 경우 회전자계의 설명으로 틀린 것은?
     1.발생 회전 자계 방향 변경 가능
     2.발전 회전 자계는 전류와 같은 주기
     3.발생 회전 자계 속도는 동기 속도보다 늦음
     4.발생 회전 자계 세기는 각 코일 최대 자계의 1.5배

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 27%

57.직류기 권선법에 대한 설명 중 틀린 것은?
     1.단중 파권은 균압환이 필요하다.
     2.단중 중권의 병렬회로 수는 극수와 같다.
     3.저전류ㆍ고전압 출력은 파권이 유리하다.
     4.단중 파권의 유기전압은 단중 중권의 이다.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 30%

58.스테핑 모터의 일반적인 특징으로 틀린 것은?
     1.기동ㆍ정지 특성은 나쁘다.
     2.회전각은 입력펄스 수에 비례한다.
     3.회전속도는 입력펄스 주파수에 비례한다.
     4.고속 응답이 좋고, 고출력의 운전이 가능하다.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 47%

59.철손 1.6[kW] 전부하동손 2.4[kW]인 변압기에는 약 몇 [%] 부하에서 효율이 최대로 되는가?
     1.82
     2.95
     3.97
     4.100

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 28%

60.동기 발전기의 제동권선의 주요 작용은?
     1.제동작용
     2.난조방지작용
     3.시동권선작용
     4.자려작용(自勵作用)

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 57%


4과목 : 회로이론 및 제어공학


61.제어오차가 검출될 때 오차가 변화하는 속도에 비례하여 조작량을 조절하는 동작으로 오차가 커지는 것을 사전에 방지하는 제어 동작은?
     1.미분동작제어
     2.비례동작제어
     3.적분동작제어
     4.온-오프(ON-OFF)제어

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 30%

62.다음과 같은 상태방정식으로 표현되는 제어계에 대한 설명으로 틀린 것은?



     1.2차 제어계이다.
     2.x는 (2×1)의 벡터이다.
     3.특성방정식은 이다.
     4.제어계는 부족제동(under damped)된 상태에 있다.

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 29%

63.벡터 궤적이 다음과 같이 표시되는 요소는?



     1.비례요소
     2.1차 지연요소
     3.2차 지연요소
     4.부동작 시간요소

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 27%

64.그림과 같은 이산치계의 z변환 전달함수 를 구하면? 단,



     1.
     2.
     3.
     4.

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 34%

65.다음의 논리 회로를 간단히 하면?



     1.
     2.
     3.
     4.

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 52%

66.그림과 같은 신호흐름 선도에서  의 값은?



     1.
     2.
     3.
     4.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 39%

67.단위계단 입력에 대한 응답특성이 로 나타나는 제어계는?
     1.비례제어계
     2.적분제어계
     3.1차지연제어계
     4.2차지연제어계

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 38%

68. 에서 근궤적의 수는?
     1.1
     2.2
     3.3
     4.4

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 39%

69.주파수 응답에 의한 위치제어계의 설계에서 계통의 안정도 척도와 관계가 적은 것은?
     1.공진치
     2.위상여유
     3.이득여유
     4.고유주파수

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 25%

70.나이퀴스트(Nyquist) 선도에서의 임계점 (-1, j0)에 대응하는 보드선도에서의 이득과 위상은?
     1.1 dB, 0°
     2.0 dB, -90°
     3.0 dB, 90°
     4.0 dB, -180°

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 34%

71.평형 3상 △결선 회로에서 선간전(Ei) 과 상전압(Ep) 의 관계로 옳은 것은?
     1.
     2.
     3.
     4.

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 23%

72.정격전압에서 1[kW]의 전력을 소비하는 저항에 정격의 80[%] 전압을 가할 때의 전력[W]은?
     1.320
     2.540
     3.640
     4.860

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 32%
     <문제 해설>
P=V^2/R=1000 에서 V=0.8V일때 P=0.64V^2/R
P=1000X0.64=640W
[해설작성자 : 세라녹스]

73.그림에서 t =0에서 스위치 S를 닫았다. 콘덴서에 충전된 초기전압 Vc(0)가 1[V] 이었다면 전류 i(t)를 변환한 값 I(s)는?



     1.
     2.
     3.
     4.

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 8%

74.그림과 같은 회로에서 ix 는 몇 [A] 인가?



     1.3.2
     2.2.6
     3.2.0
     4.1.4

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 10%

75.그림과 같이 전압 V와 저항 R로 구성되는 회로 단자 A-B간에 적당한 저항 RL을 접속하여 RL에서 소비되는 전력을 최대로 하게 했다. 이 때 RL에서 소비되는 전력 P는?



     1.
     2.
     3.
     4.

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 39%

76.다음의 T형 4단자망 회로에서 ABCD 파라미터 사이의 성질 중 성립되는 대칭조건은?



     1.A = D
     2.A = C
     3.B = C
     4.B =A

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 55%

77.분포정수 회로에서 선로의 특성임피던스를 Z0, 전파정수를 r 할 때 무한장 선로에 있어서 송전단에서 본 직렬임피던스는?
     1.
     2.
     3.
     4.

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 25%

78.그림의 RLC 직병렬회로를 등가 병렬회로로 바꿀 경우, 저항과 리액턴스는 각각 몇 [Ω]인가?



     1.46.23, j87.67
     2.46.23, j107.15
     3.31.25, j87.67
     4.31.25, j107.15

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 14%

79.일 때 f(t)의 정상값은?
     1.5
     2.3
     3.1
     4.0

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 49%

80.선간전압이 200[V], 선전류가 10√3[A], 부하역률이 80[%]인 평형 3상 회로의 무효전력[Var]은?
     1.3600
     2.3000
     3.2400
     4.1800

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 26%


5과목 : 전기설비


81.동일 지지물에 고압 가공전선과 저압 가공전선을 병가할 경우 일반적으로 양 전선간의 이격거리는 몇 [㎝]이상인가?
     1.50
     2.60
     3.70
     4.80

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 27%
     <문제 해설>
고압과 저압 가공전선 사이의 이격거리는 50cm이상이다.

82.전압의 종별에서 교류 600[V]는 무엇으로 분류하는가?
     1.저압
     2.고압
     3.특고압
     4.초고압

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 32%

83.전로에 시설하는 고압용 기계기구의 철대 및 금속제 외함에는 제 몇 종 접지공사를 하여야 하는가?
     1.제1종 접지공사
     2.제2종 접지공사
     3.제3종 접지공사
     4.특별 제3종 접지공사

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 12%

84.저압 옥상전선로의 시설에 대한 설명으로 틀린 것은?
     1.전선은 절연전선을 사용한다.
     2.전선은 지름 2.6㎜ 이상의 경동선을 사용한다.
     3.전선과 옥상전선로를 시설하는 조영재와의 이격거리를 0.5[m]로 한다.
     4.전선은 상시 부는 바람 등에 의하여 식물에 접촉하지 않도록 시설한다.

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 47%

85.저압 및 고압 가공전선의 높이에 대한 기준으로 틀린 것은?
     1.철도를 횡단하는 경우는 레일면상 6.5[m] 이상이다.
     2.횡당 보도교 위에 시설하는 저압의 경우는 그 노면 상에서 3[m] 이상이다.
     3.횡단 보도교 위에 시설하는 고압의 경우는 그 노면 상에서 3.5[m] 이상이다.
     4.다리의 하부 기타 이와 유사한 장소에 시설하는 저압의 전기철도용 급전선은 지표상 3.5[m]까지로 감할 수 있다.

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 23%

86.35[kV] 기계기구, 모선 등을 옥외에 시설하는 변전소의 구내에 취급자 이외의 사람이 들어가지 않도록 울타리를 시설하는 경우에 울타리의 높이와 울타리로부터의 충전부분까지의 거리의 합계는 몇 [m]인가?
     1.5
     2.6
     3.7
     4.8

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 15%

87.최대사용전압이 22,900[V]인 3상4선식 중성선 다중접지식 전로와 대지 사이의 절연내력 시험전압은 몇 [V]인가?
     1.21,068
     2.25,229
     3.28,752
     4.32,510

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 38%

88.터널 등에 시설하는 사용전압이 220[V]인 저압의 전구선으로 편조 고무코드를 사용하는 경우 단면적은 몇 [mm2] 이상인가?
     1.0.5
     2.0.75
     3.1.0
     4.1.25

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 41%

89.고압 가공전선과 건조물의 상부 조영재와의 옆쪽 이격거리는 몇 [m] 이상인가? 단, 전선에 사람이 쉽게 접촉할 우려가 있고 케이블이 아닌 경우이다.
     1.1.0
     2.1.2
     3.1.5
     4.2.0

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 20%

90.특고압용 제2종 보안장치 또는 이에 준하는 보안장치 등이 되어 있지 않은 25[kV] 이하인 특고압 가공 전선로의 지지물에 시설하는 통신선 또는 이에 직접 접속하는 통신선으로 사용 할 수 있는 것은?
     1.광섬유 케이블
     2.CN/CV 케이블
     3.캡타이어 케이블
     4.지름 2.6[㎜] 이상의 절연전선

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 29%

91.765[kV] 가공전선 시설 시 2차 접근상태에서 건조물을 시설하는 경우 건조물 상부와 가공전선 사이의 수직거리는 몇 [m] 이상인가? 단, 전선의 높이가 최저상태로 사람이 올라갈 우려가 있는 개소를 말한다.
     1.15
     2.20
     3.25
     4.28

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 31%

92.정격전류 20[A]와 40[A]인 전동기와 정격전류 10[A]인 전열기 5대에 전기를 공급하는 단상 220[V] 저압 옥내간선이 있다. 몇 [A] 이상의 허용전류가 있는 전선을 사용하여야 하는가?
     1.100
     2.116
     3.125
     4.132

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 30%
     <문제 해설>
전동기 전류합이 50이하;전동기전류*1.25+나머지전류
                         50초과:1.1배
[해설작성자 : 사동혁]

93.의료 장소에서 인접하는 의료장소와의 바닥면적 합계가 몇 [m2] 이하인 경우 기준접지바를 공용으로 할 수 있는가?
     1.30
     2.50
     3.80
     4.100

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 23%

94.배선공사 중 전선이 반드시 절연전선이 아니라도 상관없는 공사방법은?
     1.금속관 공사
     2.합성수지관 공사
     3.버스덕트 공사
     4.플로어 덕트 공사

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 29%

95.폭발성 또는 연소성의 가스가 침입할 우려가 있는 것에 시설하는 지중전선로의 지중함은 그 크기가 최소 몇 [m3] 이상인 경우에는 통풍장치 기타 가스를 방산 시키기 위한 적당한 장치를 시설하여야 하는가?
     1.1
     2.3
     3.5
     4.10

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 47%

96.사용 전압이 특고압인 전기집진장치에 전원을 공급하기 위해 케이블을 사람이 접촉할 우려가 없도록 시설 하는 경우 케이블의 피복에 사용하는 금속체는 몇 종 접지 공사로 할 수 있는가?
     1.제1종 접지공사
     2.제2종 접지공사
     3.제3종 접지공사
     4.특별 제3종 접지공사

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 40%

97.가공 전선로의 지지물에 시설하는 지선의 안전율은 일반적인 경우 얼마 이상이어야 하는가?
     1.2.0
     2.2.2
     3.2.5
     4.2.7

     정답 : [3]☜ 블럭 설정하면 보임
     정답율 : 38%

98.고ㆍ저압 혼촉에 의한 위험을 방지하려고 시행하는 제2종 접지공사에 대한 기준으로 틀린 것은?
     1.제2종 접지공사는 변압기의 시설장소마다 시행하여야 한다.
     2.토지의 상황에 의하여 접지저항값을 얻기 어려운 경우, 가공 접지선을 사용하여 접지극을 100[m]까지 떼어 놓을 수 있다.
     3.가공 공동지선을 설치하여 접지공사를 하는 경우, 각 변압기를 중심으로 지름 400[m] 이내의 지역에 접지를 하여야 한다.
     4.저압 전로의 사용전압이 300[V] 이하인 경우, 그 접지공사를 중성점에 하기 어려우면 저압측의 1단자에 시행할 수 있다.

     정답 : [2]☜ 블럭 설정하면 보임
     정답율 : 30%
     <문제 해설>
100m아니라 200m
[해설작성자 : 사동혁]

99.저압 가공전ㅅ너로의 지지물에 시설하는 통신선 또는 이에 접속하는 가공 통신선이 도로를 횡단하는 경우, 일반적으로 지표상 몇 [m] 이상의 높이로 시설하여야 하는가?
     1.6.0
     2.4.0
     3.5.0
     4.3.0

     정답 : [1]☜ 블럭 설정하면 보임
     정답율 : 30%

100.사용전압이 22.9[kV]인 특고압 가공전선이 도로를 횡단하는 경우, 지표상 높이는 최소 몇 [m] 이상인가?
     1.4.5
     2.5
     3.5.5
     4.6

     정답 : [4]☜ 블럭 설정하면 보임
     정답율 : 50%

전기기사 필기 기출문제(해설) 및 CBT 2016년03월06일을 이용해 주셔서 감사합니다.



List of Articles
번호 제목 글쓴이 날짜 조회 수
1890 컴퓨터응용선반기능사 필기 기출문제(해설) 및 CBT 2015년01월25일(1회) 좋은아빠되기 2017.07.01 565
1889 건축기사 필기 기출문제(해설) 및 CBT 모의고사(1936056) 좋은아빠되기 2017.07.01 9074
1888 FAT 2급(구) 필기 기출문제(해설) 및 CBT 모의고사(6014858) 좋은아빠되기 2017.07.01 182
1887 ERP 회계 2급 이론 필기 기출문제(해설) 및 CBT 2016년12월10일 좋은아빠되기 2017.06.24 307
1886 소방설비기사(기계분야) 필기 기출문제(해설) 및 CBT 모의고사(8369892) 좋은아빠되기 2017.06.24 3146
1885 ERP 회계 2급 이론 필기 기출문제(해설) 및 CBT 모의고사(1620107) 좋은아빠되기 2017.06.24 383
1884 특수용접기능사 필기 기출문제(해설) 및 CBT 모의고사(1119217) 좋은아빠되기 2017.06.24 600
1883 바리스타 2급 필기 기출문제(해설) 및 CBT 2011년09월24일 좋은아빠되기 2017.06.24 572
1882 방송통신기사 필기 기출문제(해설) 및 CBT 2015년03월08일 좋은아빠되기 2017.06.24 399
1881 ERP 회계 2급 이론 필기 기출문제(해설) 및 CBT 2015년09월19일 좋은아빠되기 2017.06.24 163
» 전기기사 필기 기출문제(해설) 및 CBT 2016년03월06일 좋은아빠되기 2017.06.24 2246
1879 ERP 인사 2급 실무 필기 기출문제(해설) 및 CBT 2015년03월08일 좋은아빠되기 2017.06.24 303
1878 수능(세계지리) 필기 기출문제(해설) 및 CBT 2015년03월11일 좋은아빠되기 2017.06.24 307
1877 전자산업기사 필기 기출문제(해설) 및 CBT 모의고사(7383914) 좋은아빠되기 2017.06.24 762
1876 컴퓨터활용능력 1급 필기 기출문제(해설) 및 CBT 2011년07월10일 좋은아빠되기 2017.06.24 500
1875 전기기사 필기 기출문제(해설) 및 CBT 모의고사(430116) 좋은아빠되기 2017.06.24 6073
1874 RFID-GL 필기 기출문제(해설) 및 CBT 2014년05월25일 좋은아빠되기 2017.06.24 666
1873 미용기능사(일반) 필기 기출문제(해설) 및 CBT 2008년02월03일 좋은아빠되기 2017.06.24 311
1872 조경기능사 필기 기출문제(해설) 및 CBT 모의고사(4795114) 좋은아빠되기 2017.06.24 2952
1871 워드 3급 필기 기출문제(해설) 및 CBT 모의고사(6174150) 좋은아빠되기 2017.06.24 425
Board Pagination Prev 1 ... 111 112 113 114 115 116 117 118 119 120 ... 210 Next
/ 210
